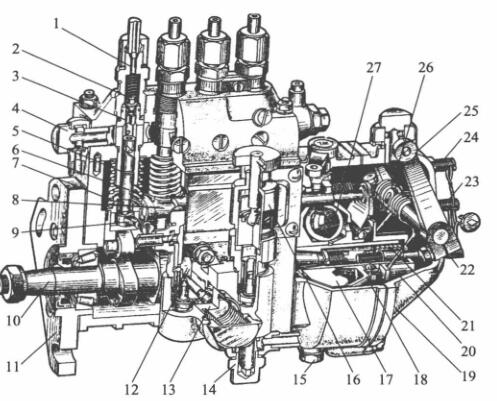

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

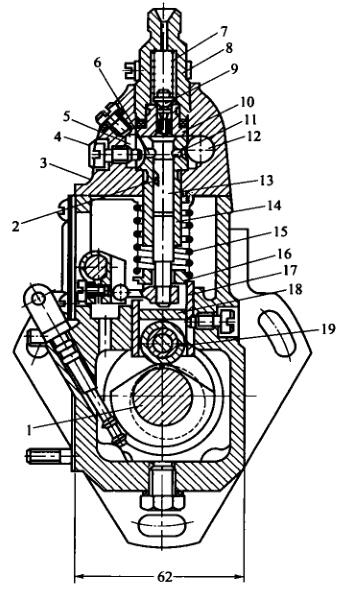

   I号喷油泵的分泵构造图

1-各类高压油管直接头直接头; 2-很油阀; 3-很油高压闸阀; 4,14-进油螺母; 5-套简; 6-液压泵; 7-液压泵拉簧; 8-油门支撑杆;  9-设定臂; 10-凸轮机构轴; 11-特定接盘; 12-石油管道管泵偏心距轮; 13-石油管道管泵; 15-放油螺塞; 16-手助力泵;  17-安装驱动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-较正拉簧; 22-发动机转速调节螺母; 23-怠速限位器器螺母; 24-快速路限位器器螺母; 25-控速手柄; 26-控速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的基本用途是 保障真空泵已经此时的确切性，对于那些多缸重油机来讲，还在 保障各缸真空泵此时的一样的性。起 保障用处的部分是中键中下部到更改垫板上平面磨的特别H。当喷真空泵凸轮机构轴蜗轮与曲轴蜗轮相对于位置上一定的时，H越大，齿轮泵关掉进油孔的此时早一些，真空泵已经此时也早一些。但是，H越小，真空泵已经此时越时间延迟。由于要依照规划和冲击试验给出该用的中键体工作任务特别H，以 保障真空泵已经此时的确切性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-追踪定位螺柱; 5-回油道; 6-回油孔; 7-有油阀压簧; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵压簧; 16-压簧座; 17-挺柱体:; 18-保护层垫块; 19-滑动

  来说多缸机，各分泵的H值应一一对应。校准垫铁在喷高压油泵生产时均已调好，无法随意对换。垫铁是用耐用用料提炼出并举行热处理回火以增加硬度标准，以至于施用的的中不能刹车盘变形。如过久间隔施用的的后刹车盘变形较多，可换面施用的的。

  喷高压高压真空泵泵体分下俩个分，喷高压高压真空泵上体使用做布置齿轮泵偶件及有油阀偶件，阴道使用做布置凸轮轴轴、中键体和输高压高压真空泵等。泵体前侧中东部开了检视窗孔，这样可以检查报告和调正喷剩余油量。下方有检视汽车机油面的检视孔。喷高压高压真空泵上体中含一条线油道，与各齿轮泵套筒或是的方形油槽相连。方形油槽则与齿轮泵套筒上的进、回油孔相连。由输高压高压真空泵供来的压差大油在进软管线插头进到油道中。油道中的静音机心理压力由装在回软管线插头内的回油阀操纵，一耍求始终保持在5～10kPa超范围内。汽压过低，在齿轮泵下进行时，静音机不发展在进油孔进到齿轮泵顶部油腔。当剩余油量不能而使汽压增高时，任何多余的静音机会顶开回油阀流到静音机细滤器中。
